La nuova Xbox 360 messa completamente a nudo

Era solo questione di tempo prima che qualche portale/utente americano, acquistata la nuova Xbox 360, la aprisse per guardare quali fossero state le modifiche apportate all’hardware della macchina, oltre a quelle estetiche che già tutti conosciamo.
Ci ha pensato il portale AnandTech che, venuto in possesso della nuova console, non ci ha pensato due volte ad analizzarla in ogni singolo suo aspetto.

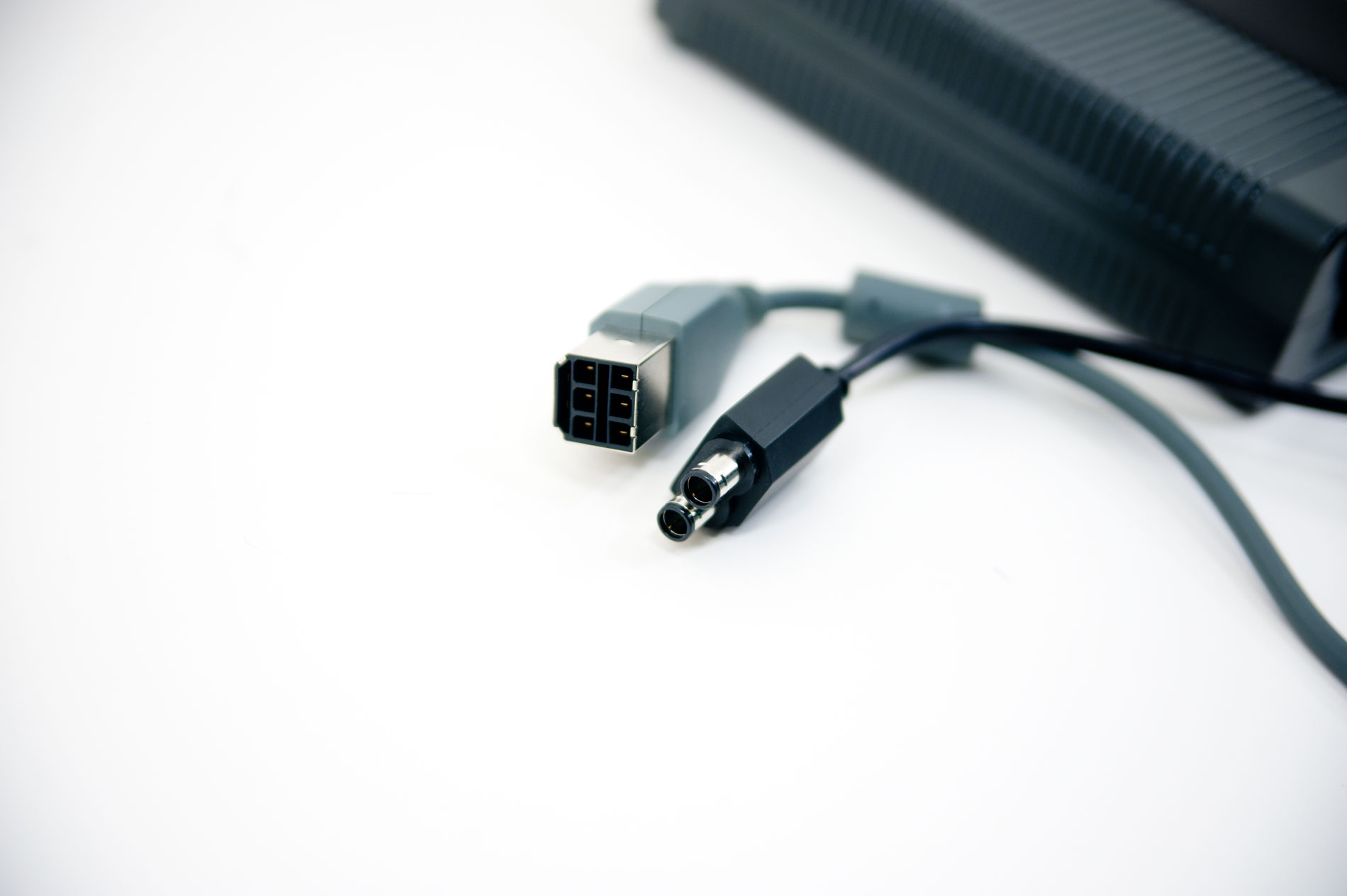

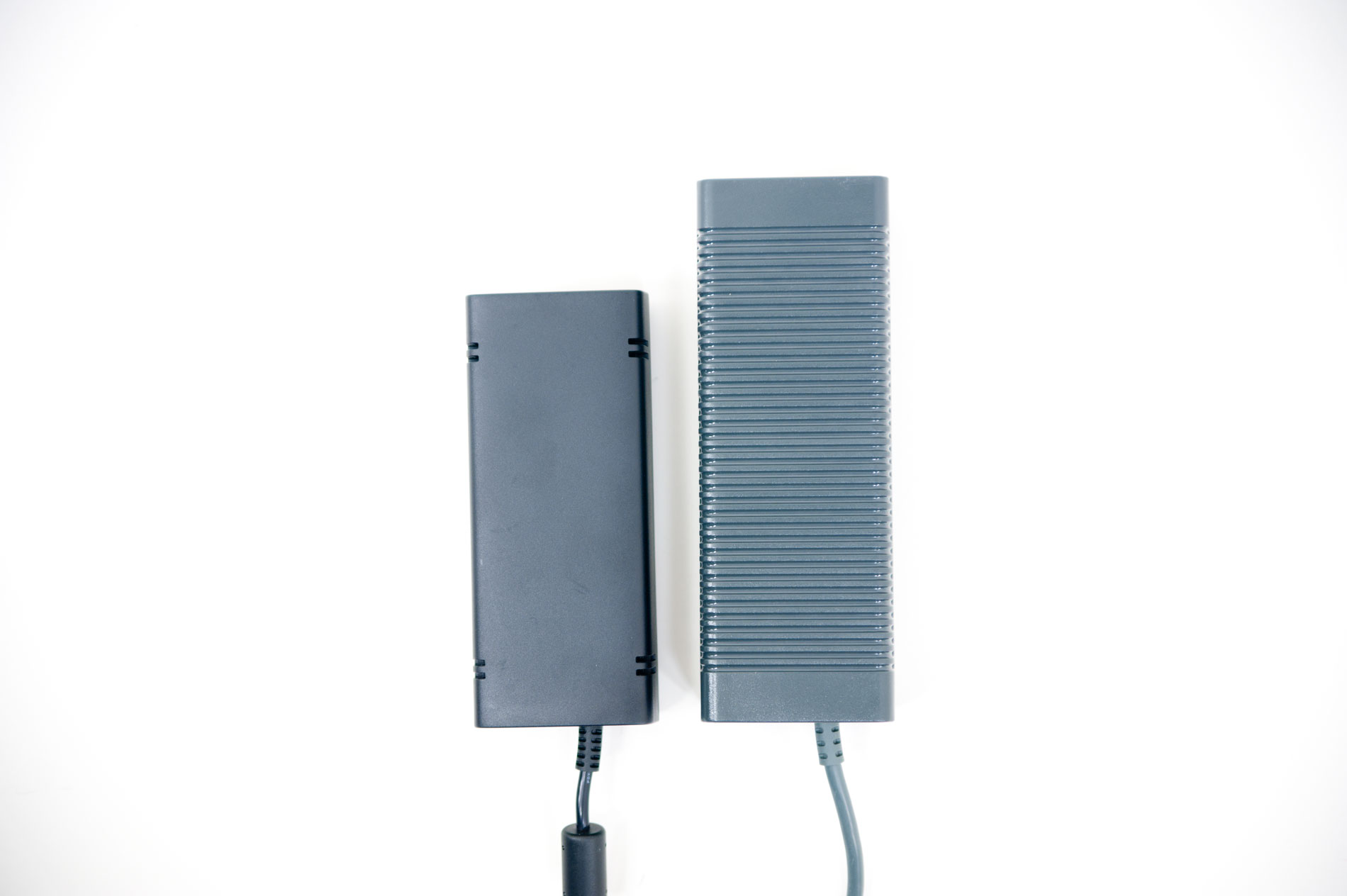

Facendo una panoramica generale, è stato mostrato il nuovo alimentatore messo a confronto con il precedente:

Come si vede è più piccolo e ha un consumo massimo di 135W. La console consumerà comunque di meno, visto che dobbiamo tenere conto che la nuova Xbox 360 fornirà anche una completa alimentazione a Kinect.

E’ stato poi fatto lo stesso con l’HDD:

L’HDD della nuova console è un Hitachi HTS545025B9SA00 (2.5″), ha un’interfaccia SATA 1.5Gbps, 8MB di buffer e ha una velocità di 5400 rpm.
Come si vede è stata ridotta nettamente la grandezza del case del disco rigido.

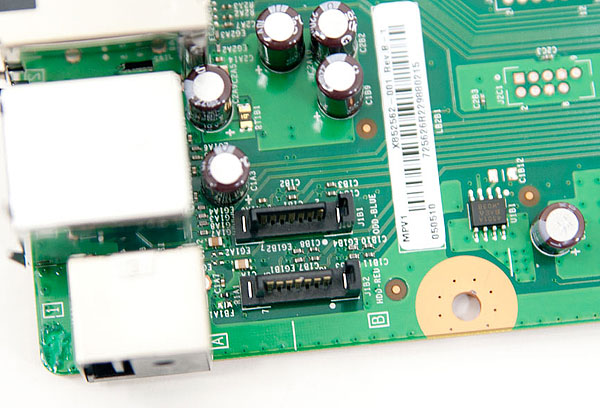

Una nota importante è che, come potete vedere nell’immagine sopra, il nuovo HDD sembra avere una normale interfaccia SATA per la comunicazione dati e per la corrente elettrica. Non più un’interfaccia proprietaria come invece era con la vecchia Xbox 360.

Sono stati poi analizzati i consumi, e i risultati hanno mostrato che la nuova console consuma più del 50% in meno rispetto alla prima revisione (Xenon) facendo anche meno rumore.

Viene inoltre detto che il rumore del lettore sarà inferiore rispetto a quelli montati sulle Jasper.

I tecnici sono ora passati al disassemblaggio della console. Eliminando le scocche laterali, è stato scoperto che il modulo Wifi 802.11n non è propriamente integrato nella scheda madre, ma si tratta di un dongle USB collegato ad una porta interna alla console. Questo avvalora la tesi che Microsoft rilascerà una versione più economica della console che sarà priva del Wifi integrato.

Passiamo ora ad un’analisi più approfondita del drive DVD. Una volta aperta la console ci troveremo davanti a questa situazione:

Il lettore DVD sarà sempre un Lite-On, tuttavia se nella Jasper era presente il DG-16D2S, nella nuova revisione è utilizzato il DG16-D4S. Il drive ha inoltre delle mascherine in gomma che lo proteggono da danni provocati dalle vibrazioni.

E’ il turno della scheda madre che si presenterà così:

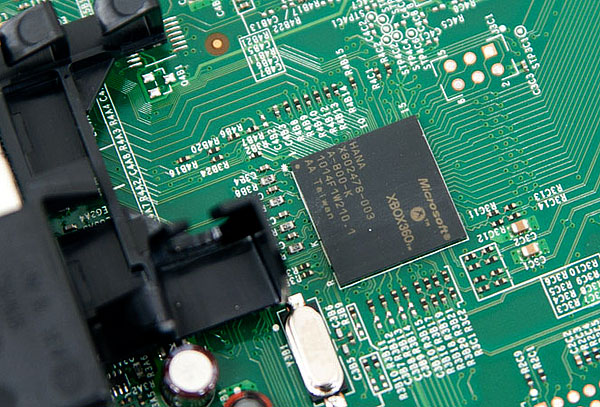

Come possiamo vedere sarà presente un unico processore, chiamato CGPU, poichè infatti integra in un singolo package la CPU, la GPU ed eDRAM della Xbox 360. Tutto questo è stato possibile grazie all’utilizzo del processo produttivo a 45nm, che fa costare di meno la produzione dei chip, consuma meno corrente e genera meno calore. I rumor vogliono che tale chip sia costruito da Chartered Semiconductor, un marchio posseduto da Global Foundries.
Qui sotto potrete vedere i vecchi chip a 65nm della revisione Jasper. Sono ancora divisi tra di loro.

Infine i tecnici del portale ci informano che la nuova Xbox 360 continuerà ad avere un ricevitore IR (infrarosso) così che i vecchi telecomandi per Xbox 360 usciti 5 anni fa possano ancora funzionare. La ventola che sarà utilizzata per il raffreddamento è un Foxconn PVA092G12P.

Vi ricordiamo che la nuova Xbox 360 uscirà nei negozi italiani ed europei il prossimo 16 luglio.
